行业背景
伴随半导体产业步入2纳米制程工艺、先进封装技术及人工智能芯片时代，器件可靠性面临多重技术挑战。极紫外光刻工艺的微缩化演进、3D集成电路封装的异构集成架构以及高带宽存储器件的高密度运行环境，对半导体产品在极端温变梯度、湿热交变及机械应力等复合工况下的稳定性提出更为严苛的要求。作为环境可靠性测试领域的专业技术服务商，中炜仪器依托自主研发的高精度环境模拟技术体系，致力于为全球半导体企业构建全生命周期质量验证平台，加速失效模式识别进程，为高端芯片产品的长效可靠运行提供核心技术保障。

关键技术挑战与解决方案
一、集成电路芯片可靠性验证
应用领域：中央处理器、存储模块、逻辑控制器件等核心电子元件
验证体系：
1.极端温变应力测试
→高低温存储测试（-65℃~150℃）
执行标准：JESD22-A101、GB/T 2423.1-2008
→加速温度循环测试（温变速率5-25℃/min）
执行标准：JESD22-A104
2.环境耐受性评估
→双85湿热测试（85℃/85%RH）
执行标准：GB/T 2423.3-2016

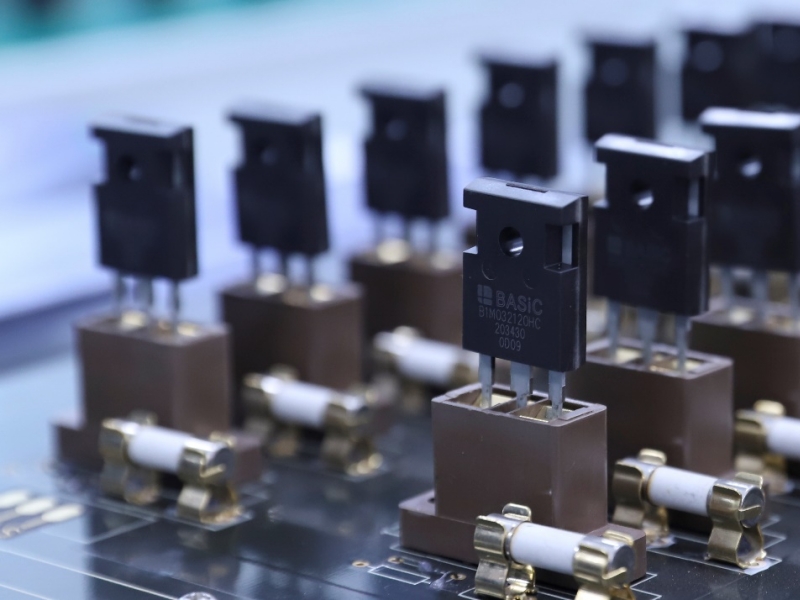

二、功率半导体器件验证方案
应用场景：新能源汽车电控系统、光伏逆变设备、工业变频装置
核心测试项目：
→H3TRB高压高湿偏压测试（130℃/85%RH/230kPa）
执行标准：JESD22-A110、IEC 60749-34

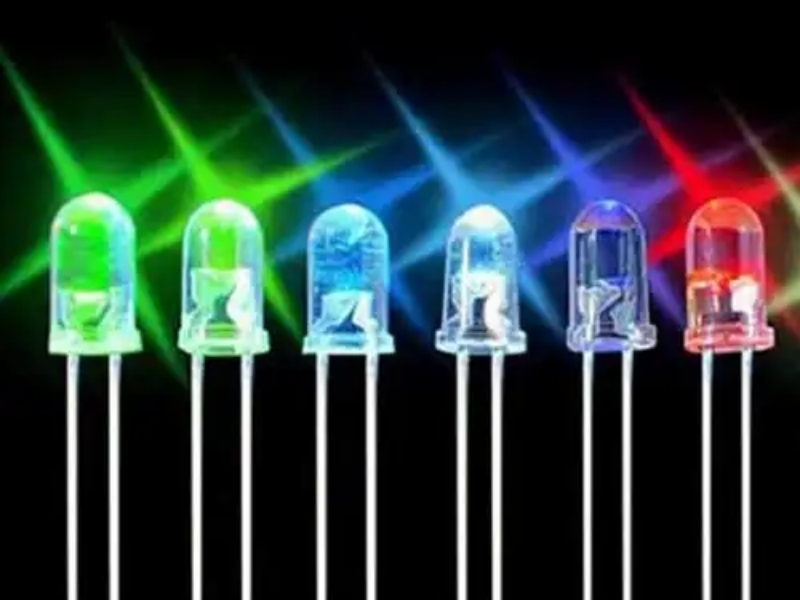

三、光电子器件可靠性检测
关键指标：热致波长漂移、光功率衰减率、环境耐受性
验证方案：
1.加速老化测试（IEC 62047-21）
2.四象限冷热冲击测试（-65℃↔150℃）
3.CASS盐雾腐蚀测试（GB/T 2423.17-2008）

核心测试设备矩阵

1.快速温变试验箱
→温域范围：-70℃~+180℃（可扩展定制）
→控温精度：±0.5℃（稳态空载）
→温变速率：5~25℃/min（可编程梯度）
→创新冷媒调控技术实现能效提升30%+

2.HAST高压加速老化试验箱
→复合环境参数：温度105-133℃ | 湿度65-100%RH | 压力0.05-0.23MPa
→典型测试工况：130℃/85%RH/230kPa持续96小时

3.冷热冲击试验箱
→极端温跃迁能力：-65℃↔150℃转换≤10秒
→温度恢复时间：<5分钟（IEC 60068-2-14）
→网络化监控：支持RS485/Modbus多设备组网

价值赋能体系
在半导体器件可靠性直接影响终端系统MTBF指标的产业背景下，中炜仪器构建覆盖器件研发、工艺验证、量产检测的全流程质量保障体系。通过严格遵循JEDEC、IEC、MIL-STD等国际权威标准，协助客户建立：
→产品环境适应性验证平台
→失效机理分析数据库
→工艺优化决策支持系统

依托CNAS认证实验室与资深技术团队，中炜仪器持续为全球半导体企业提供：
√ 定制化测试方案设计
√ 设备全生命周期管理
√ 测试数据分析服务
√ 国际认证技术支持

欢迎致电中炜仪器客户服务专线【0769-89385636】获取行业产品技术方案，我们的工程技术团队将为您提供符合ISO/IEC 17025标准的专业服务。
